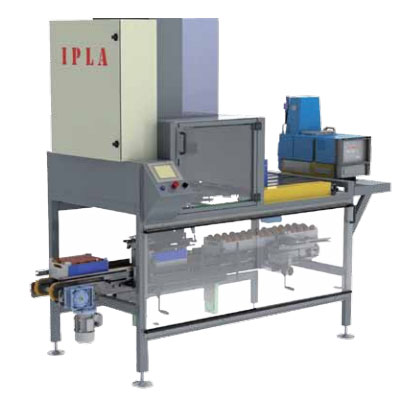

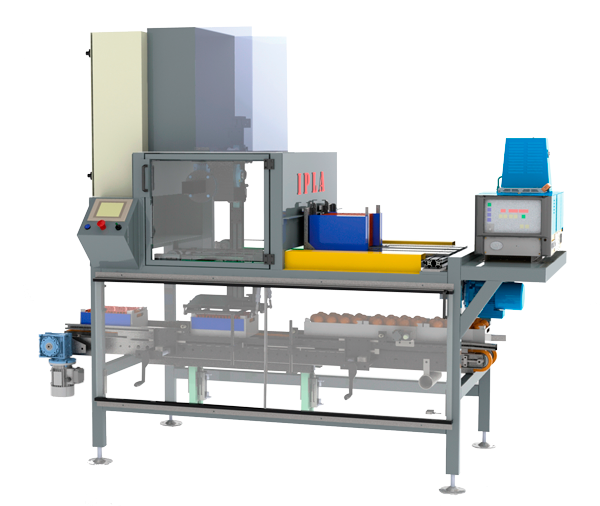

Máquina para la colocación de cubres de malla y cartón sobre cajas de madera EASY10
Máquina para la colocación de cubres de malla y cartón sobre cajas de madera EASY10
Máquina concebida para la colocación de cubres de malla y cartón sobre cajas de madera empleando cola caliente.
La colocación se realiza uno a uno, estando dotada la máquina de un carro que acerca el cubre desde el depósito hasta la zona de trabajo y una pinza que lo posiciona sobre la caja.
FUNCIONAMIENTO
Las cajas llegan por un transportador desde la zona de confección. Por medio de topes neumáticos se dosifica la entrada de cajas a la zona de trabajo, para que éstas lleguen una a una. En el proceso de entrada de la caja a la posición de trabajo unas pistolas colocan cola caliente en el lateral de la caja para el posterior pegado del cubre.
Los cubres son trasladados del depósito a la pinza principal por medio de un carro con ventosas que se desplaza horizontalmente. Tras transferir el cubre a la pinza principal, el carro horizontal se retira, permitiendo la bajada de la pinza para posicionar el cubre. Éste queda pegado por la presión de las mordazas de la pinza sobre la caja previamente encolada.
DATOS TÉCNICOS
Producción 900 cubres/hora.
Potencia instalada 1.5 KW.
Consumo de aire 210 LN/minuto
Consumo cola a máxima producción 650 g/hora.
Capacidad del deposito de cola 4 kg.
CARACTERÍSTICAS
· Construido con tubo de acero electrosoldado, chapa conformada y pletinas.
· Acabados en pintura epoxi, poliuretano de dos componentes o zincado.
· Movimiento horizontal con motorreductor con encoder, correas dentadas y variador de frecuencia
· Movimiento vertical con servomotor, y guía prismática de precisión y correa dentada.
· Aplicador de cola caliente con mangueras calefactadas.
· Adaptable a formatos de pitufo hasta 50x30cm.
· Permite paso de 60x40cm y 50x35cm.
· Guiado lateral del transportador ajustable mediante manivela.
· Control por medio de terminal táctil.
VENTAJAS
· Reposición de cubres sin parar la máquina. Mayor productividad.
· Elevada producción.
· Mínimas incidencias, efectividad mayor del 99%.
· Versatilidad para varios formatos, con cambio de pinza y depósito de cubres.
· Reducidas dimensiones.
· Fácil manejo.
· Mínimo mantenimiento.
· Facilidad de cambio de formato. Mayor productividad.
